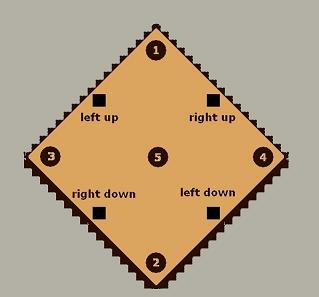

Die " Raute" an der Frontseite ermöglicht alle erforderlichen Steuerungen am Verstärker.
Vier verdeckte Miniatur-Drucktaster, die hier als beschriftete Quadrate gezeichnet sind, lassen sich damit betätigen.
Über einen kleinen Controler (2032A) sollen zwei digitale Potentiometer (X9C503) und ein Relaise angesteuert werden.
Drückt man die obere Spitze (1), dann schließen die beiden Schalter "left up" und "right up" und es werden beide Kanäle lauter, entsprechend funktioniert der "Druckpunkt" (2) für leise.
Die Balanceregelung ergibt sich an Punkt (3) und (4). durch kreuzen von "left" und "right"
Auf "Druckpunkt" (5), d.h. mindestens drei Schalter sind gleichzeitig gedrückt, wird der Verstärker ein/ausgeschaltet.
Die Taster sind eingebaut und lassen sich gut bedienen. Den Einbau der Schaltung habe ich bisher trägheitsbedingt verschoben. Der Windows-Mischer und zwei 50k Potis in der Eingangsstrippe machen's vorerst auch.
(2007)
Januar 2008
